Reglage de l'objet sur la plateforme.

Lorsque vous avez ouvert votre objet dans ReplicatorG , il apparait sur la fentre de visualisation en fonction de la manière qu'il a été enregistré dans votre logiciel de modélisation. Il va donc falloir le placer corectement sur la platefortme de fabrication simulée par une boite sur la fenêtre de visaulistaion de ReplicatorG.
1 - La première chose à faire c'est de poser votre objet sur la plateforme de fabrication. et centrer votre objet.- Détails -
2 - La deuxième chose à faire c'est de tourner votre objet de manière à ce qu'il tienne dans la largeur de la plateforme. - Détails -
3 - Si vous utilisez le menu Scale, vous perdrez les dimensions de votre modèles que vous avez créé dans votre logiciel 3D.

Rotate objet

La fenêtre d'édition : properties
Tourne l'objet seulement autour de l'axe Z
Pose l'objet à plat
Tourne l'objet autour de l'axe Y
Tourne l'objet autour de l'axe X
Tourne l'objet autour de l'axe Z

Move objet

La fenêtre d'édition : properties
Empèche de se déplacer vers le haut
Déplace l'objet de 10 unités vers -Z ou +Z
Déplace l'objet de 10 unités vers -Y ou +Y
Déplace l'objet de 10 unités vers -X ou +X
Pose l'objet sur la plateforme
Centre l'objet au centre de la plateforme

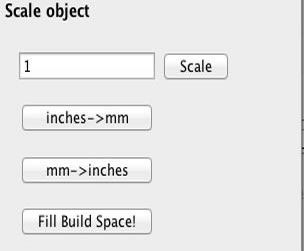

Scale objet

La fenêtre d'édition : properties
Grossit l'objet au maximum de la taille du volume de construction.
Convertit les mm en inches
Converttt les inches en mm
Pourcentage de mise à l'échelle.
Lance la mise à l'èchelle

Reflect objet

La fenêtre d'édition : properties
Déplace en miroir par rapport à l'axe Z
Déplace en miroir par rapport à l'axe Y
Déplace en miroir par rapport à l'axe X

Scale objet

La fenêtre d'édition : properties

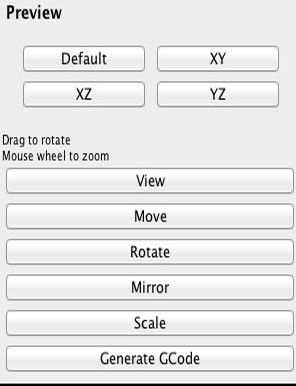

Lance la génération du Gcode.
Grossit ou diminue l'objet - Détails -
Déplace l'objet en miroir - Détails -
Tourne l'objet sur lui même. - Détails -
Déplace l'objet sur les Trois axes - Détails -
Navigue autour de l'objet sans le déplacer.
vue de coté
Vue en perspective du modele
vue de face
Vue de desus
